Plaque de fixation du guide de lumière en aluminium 6061

1. Présentation du produit

Conçu avec des anneaux de positionnement concentriques, une bride de montage carrée et des trous de positionnement multi-spécifications, il garantit un revêtement de film uniforme pour les pièces optiques conductrices de lumière. La surface brossée et passivée présente un faible dégazage sous vide et une longue durée de vie réutilisable. Les tailles personnalisées et les structures de cosses sont acceptables pour s'adapter à divers équipements de revêtement optique.

Avantages du matériau aluminium 6061 :

• Faible taux de dégazage : aucune impureté volatile dans les chambres de revêtement sous vide poussé, empêchant efficacement la contamination des couches de film ;
• Conductivité thermique élevée et stabilité dimensionnelle : aucune déformation lors de cycles de revêtement à haute température à long terme ;
• Poids léger et rigidité élevée : facile à monter et à faire pivoter sur les broches de la machine de revêtement, réduisant ainsi la charge de l'équipement ;
• Excellente réutilisation : pas de corrosion après des nettoyages chimiques répétés, longue durée de vie.

2. Paramètre du produit (spécification)

Nom de production	Plaque de fixation du guide de lumière en aluminium 6061
Capacités matérielles	Aluminium 6061
Marque	LIONS
Traitement de surface	Oxyde noir
Origine	Qingdao, Chine

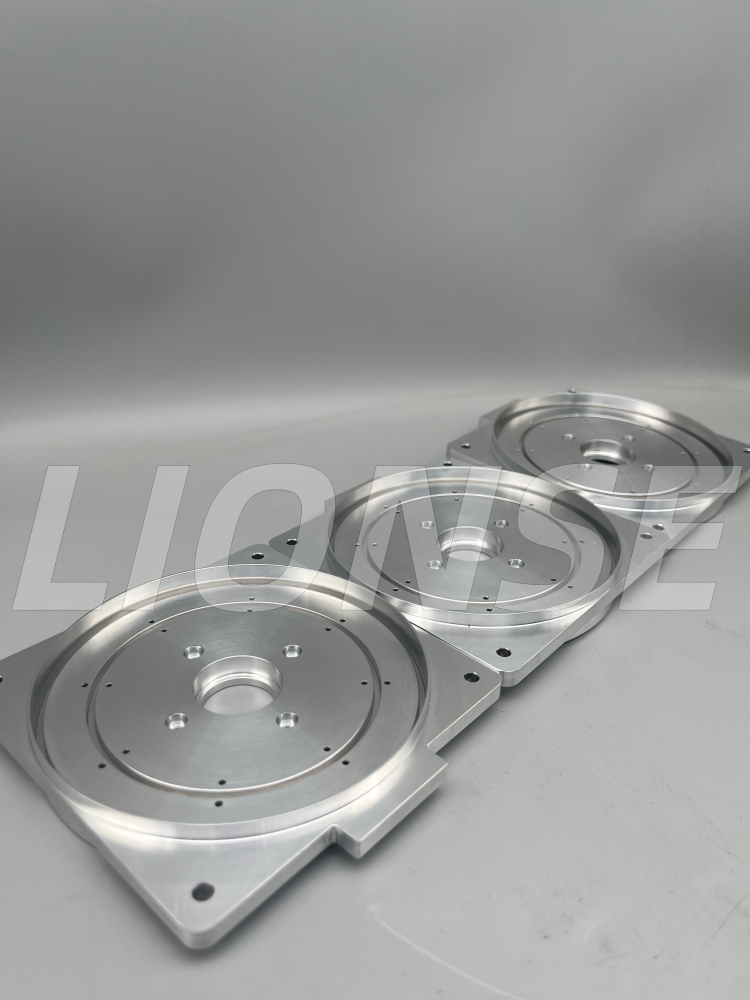

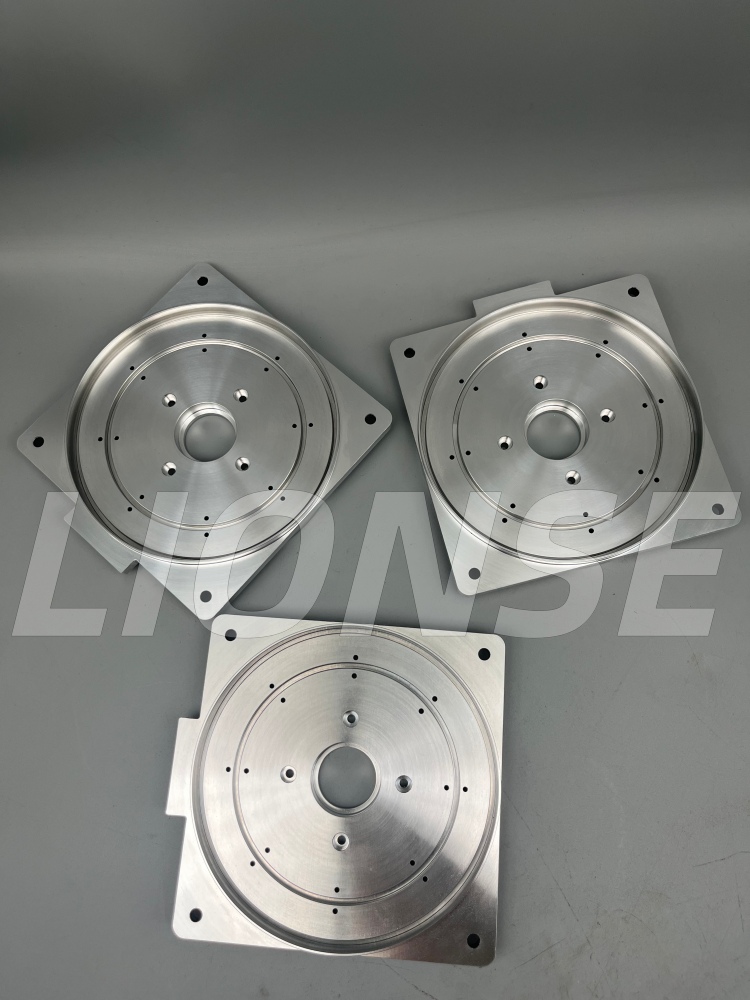

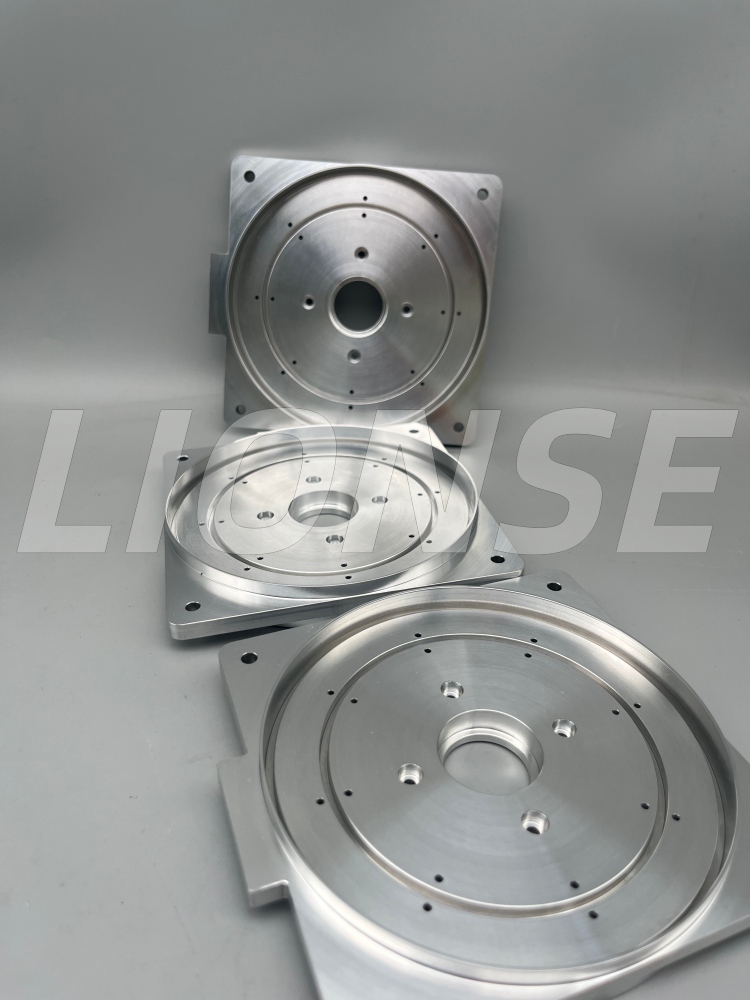

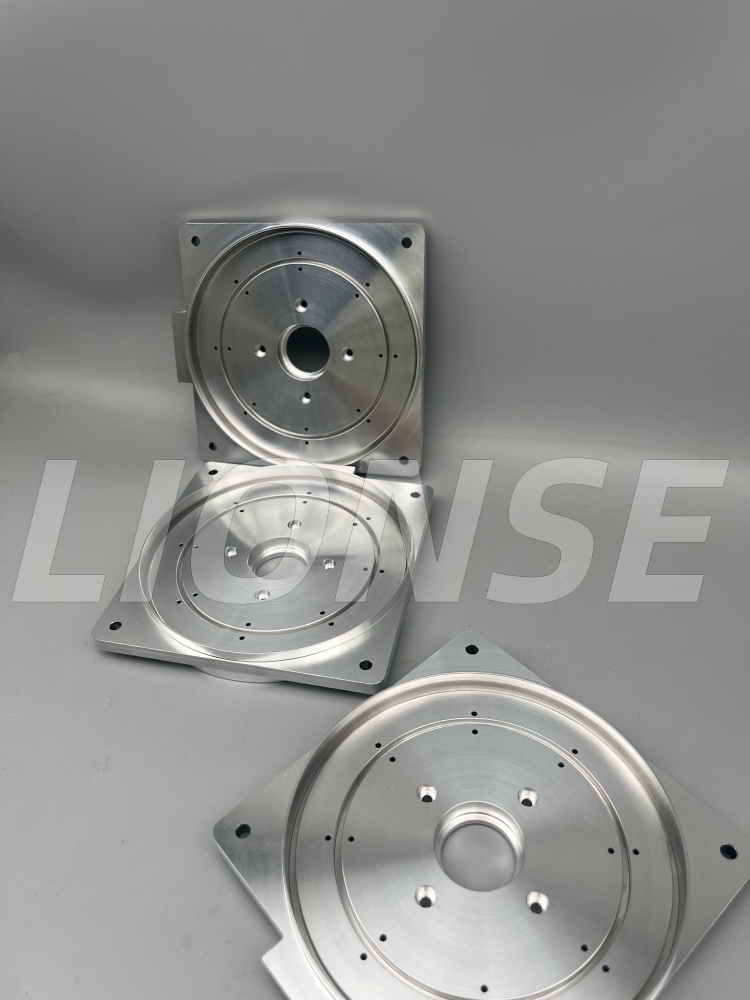

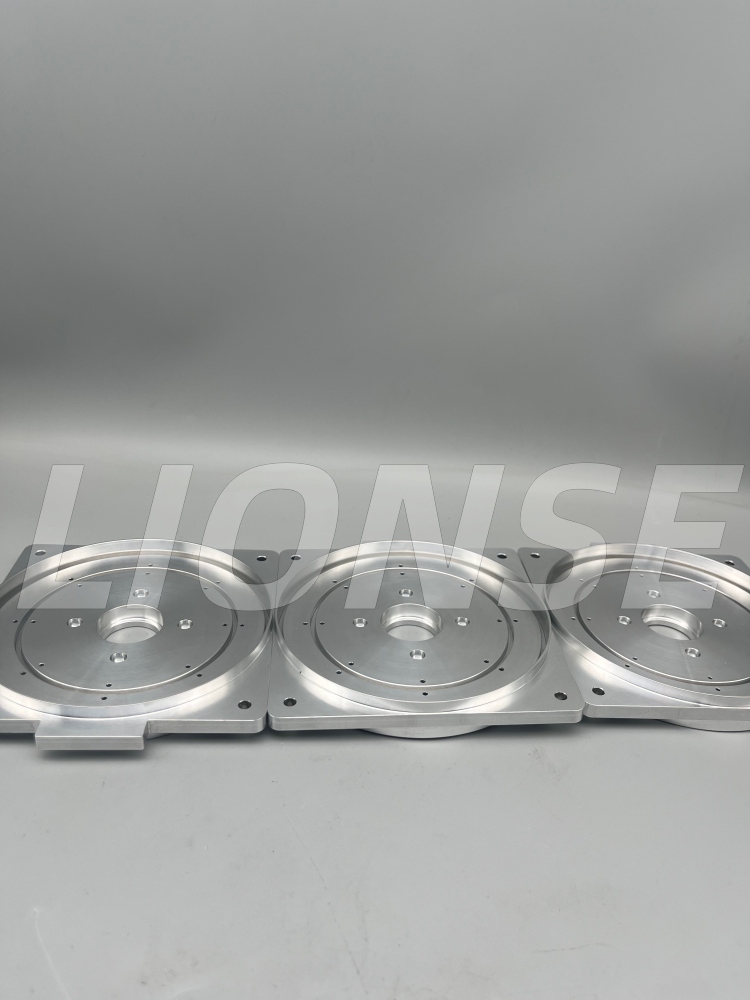

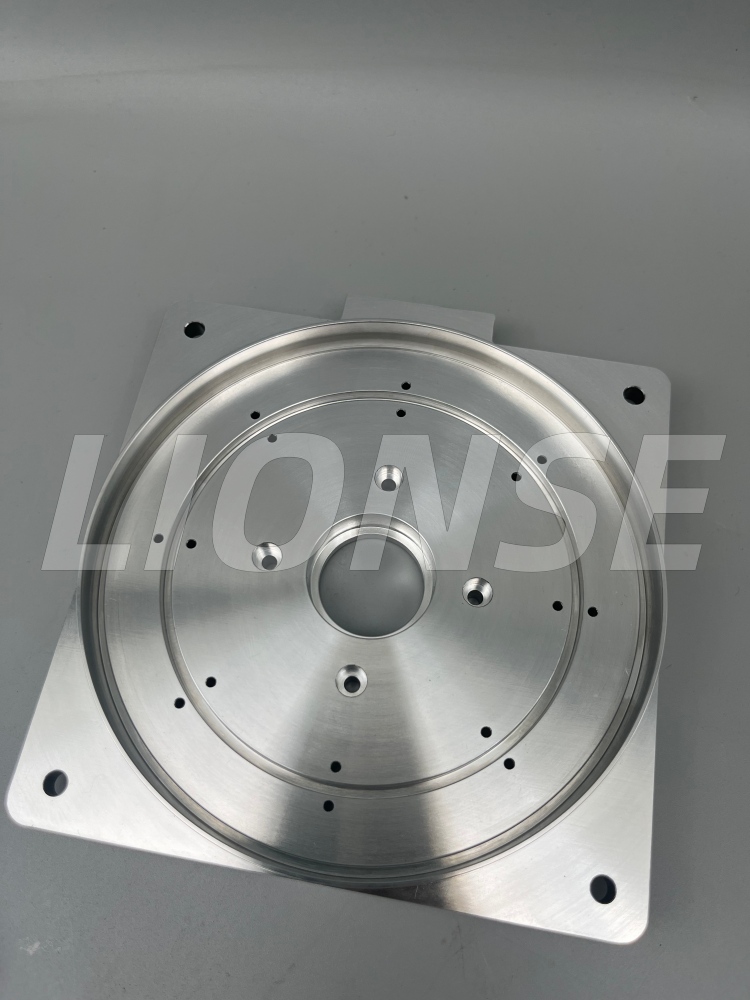

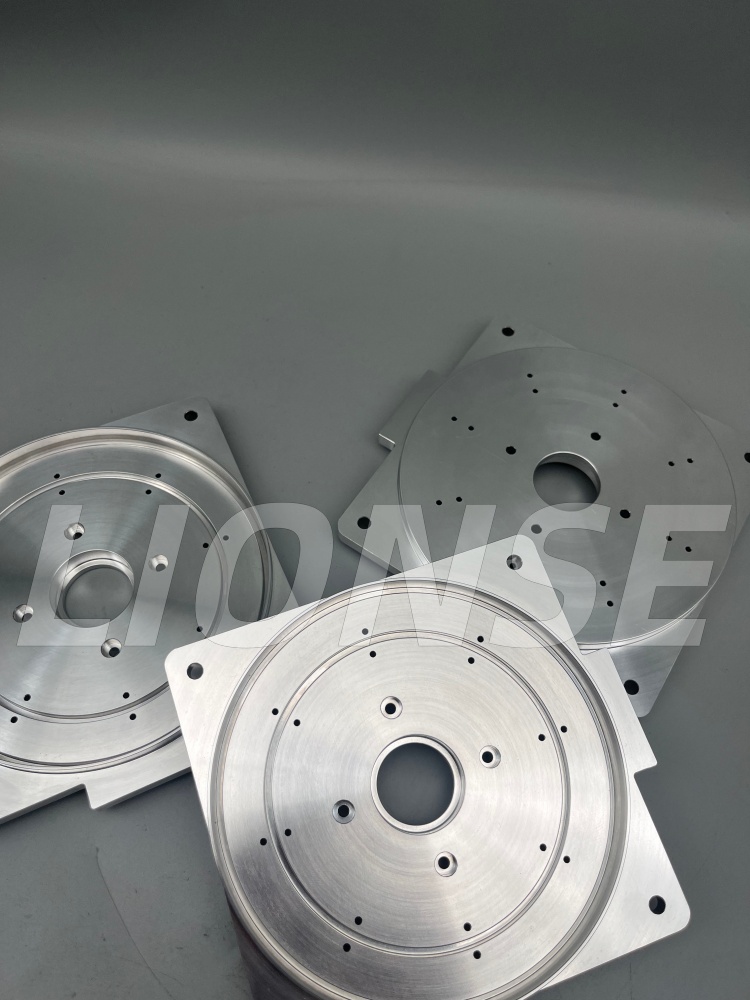

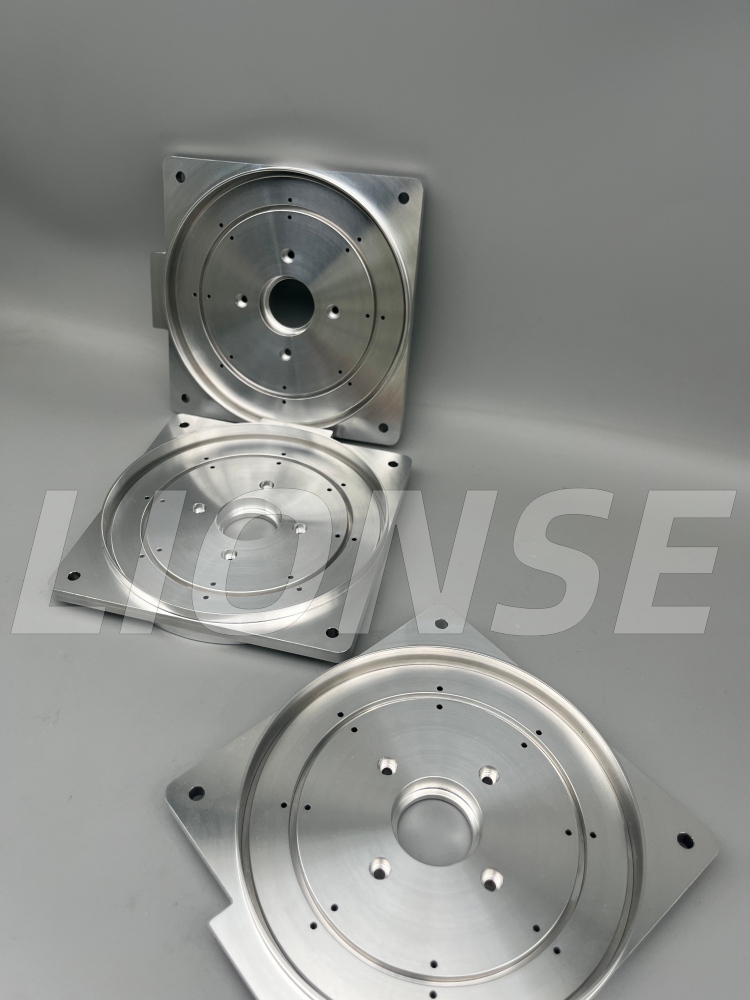

3. Détails du produit

4. Caractéristiques d'usinage de précision

• Rainures de positionnement multi-anneaux concentriques

       Les tranchées circulaires étagées multicouches sont tournées avec précision par CNC, garantissant que les pièces du guide de lumière sont posées uniformément sans décalage, offrant une épaisseur de revêtement constante sur chaque pièce.

• Disposition des trous multifonctionnelle

       Coin traversant les trous de montage : verrouillage rapide sur les supports de la machine ;

       Trous de localisation de surface et trous filetés : clips de pression sécurisés pour fixer les pièces sans rayer les surfaces transmettant la lumière ;

       Trou creux central : chemin de lumière dégagé pour l’évaporation et source d’ions pendant le revêtement.

• Haute précision géométrique

       Concentricité strictement contrôlée ≤0,02 mm et surface d'appui ultra-plate, éliminant l'inclinaison des composants optiques. Toutes les arêtes vives sont ébavurées avec de minuscules filets R0.2 pour éviter les rayures sur les guides de lumière fragiles.

LIONSE a acquis une réputation bien méritée dans l'industrie de l'usinage CNC pour sa qualité, sa fiabilité, sa rentabilité et ses délais de livraison. Pour répondre à vos attentes pour vos projets, notre équipe de mécaniciens et d'ingénieurs travaillera en étroite collaboration tout au long de toutes les étapes de développement du produit, du prototype à la production. Nous reconnaissons que chaque projet et son application sont uniques, c'est pourquoi nous offrons à chaque client une solution distinctive mais pratique, comprenant des services d'usinage de précision et des traitements de surface personnalisés.Contactez-nousaujourd'hui et commençons à créer vos pièces.

Q1 : quels produits votre entreprise fabrique-t-elle ?

Depuis plus de 15 ans, LIONSE est un fournisseur mondial dans la distribution de produits en titane, la métallurgie et les roulements. Les industries que nous servons comprennent les implants et outils chirurgicaux, les pièces automobiles, les appareils chimiques, la production d'électricité, les équipements miniers, les avions, les pompes, etc. LIONSE est votre fournisseur fiable.

Q2 : Ce plateau 6061-T6 peut-il être réutilisé plusieurs fois ?

Oui. Le 6061-T6 présente une résistance exceptionnelle à la corrosion contre l’alcool, les dégraissants alcalins et les solvants de nettoyage des revêtements. Après avoir éliminé le revêtement résiduel via un nettoyage par ultrasons, la plaque peut être réutilisée pour des centaines de lots de revêtement sans rouille, piqûres ou déformation structurelle.

Q3 : Le matériau 6061 provoque-t-il une contamination à l’intérieur de la chambre de revêtement sous vide ?

Dégazage très minime. Comparé à l'aluminium moulé, à l'alliage recyclé ou au 7075 riche en zinc, le 6061-T6 a une composition uniforme en alliage Mg-Si avec presque aucun résidu volatil. Il répond aux exigences strictes de propreté du revêtement optique en couche mince et ne générera pas de défauts tels que des taches ou un voile sur les guides de lumière.

Q4 : La plaque 6061-T6 se déformera-t-elle après des cycles répétés de revêtement à haute température ?

Le n° 6061-T6 est en aluminium durci par vieillissement avec une excellente stabilité dimensionnelle. Son faible coefficient de dilatation thermique maintient les rainures annulaires concentriques et la surface d'appui plate cohérentes après des centaines de cycles de chauffage et de refroidissement. Nous contrôlons strictement la planéité ≤0,01 mm et la concentricité ≤0,02 mm lors de l'usinage CNC pour garantir une précision à long terme.
