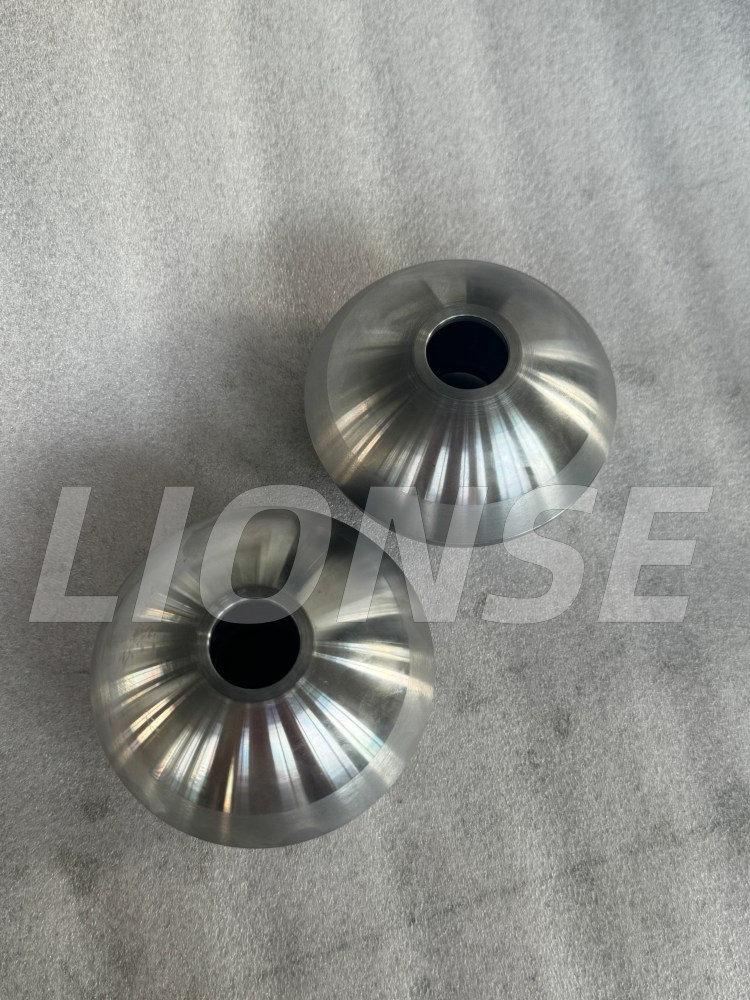

Cette bille fendue sert de composant central pour les vannes à bille orbitales. Usiné CNC avec précision à partir d'une barre d'acier forgé 20CrNiMo (AISI 8620) au lieu de moulage. Le robinet à tournant sphérique orbital usiné CNC constitue le composant principal des robinets à tournant sphérique orbital. Composé de demi-billes supérieure et inférieure, il présente une précision dimensionnelle élevée avec une surface sphérique, un alésage intérieur et des trous de décompression complétés par un tournage-fraisage CNC. Le traitement thermique de carburation et de trempe est facultatif pour obtenir une surface résistante à l'usure et un noyau résistant dans des conditions de charge d'impact à haute pression.

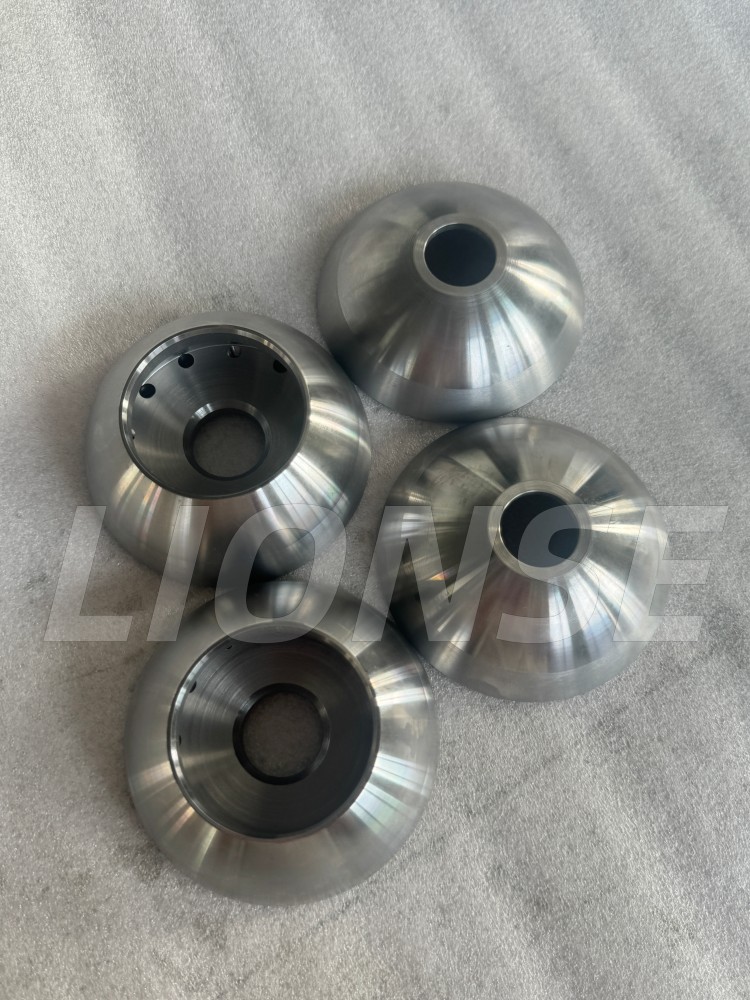

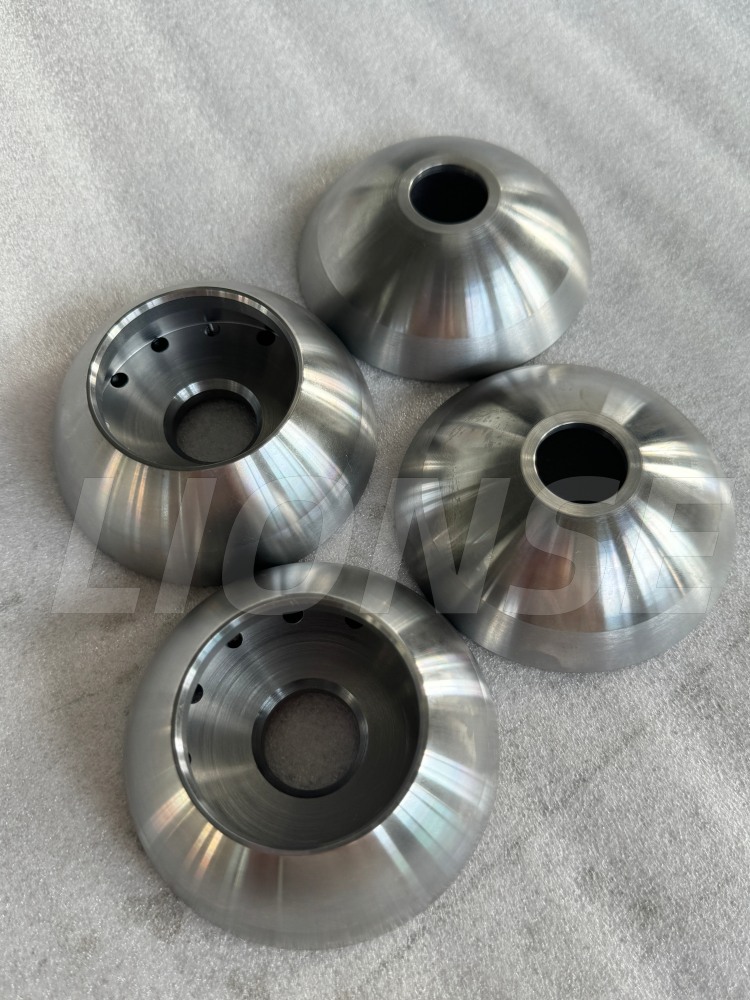

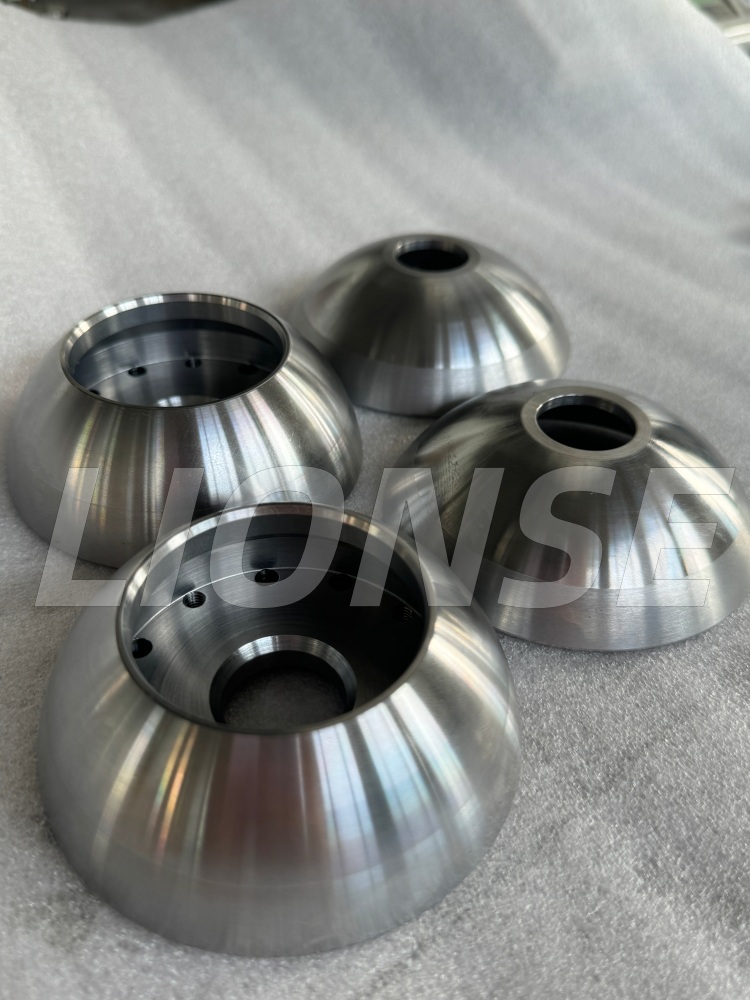

En tant que fabricant professionnel dans le domaine de l'usinage CNC, Lionse peut fournir des versions percées (avec trous de décompression) et non percées. Largement utilisé dans les vannes à bille orbitales pour les industries pétrolières, chimiques et énergétiques.

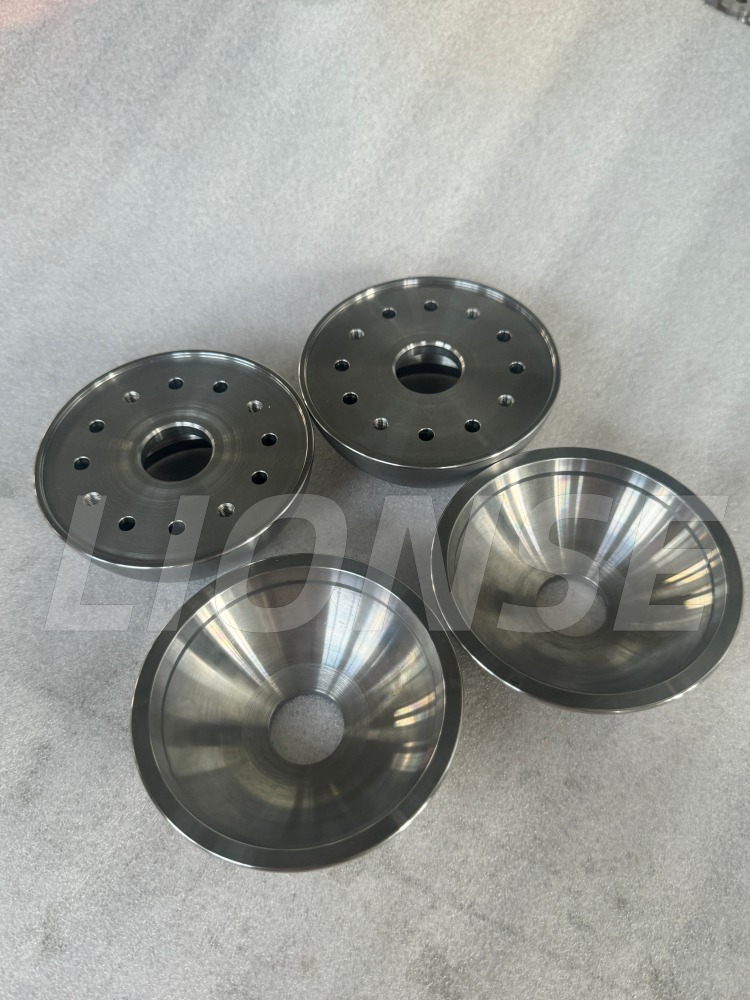

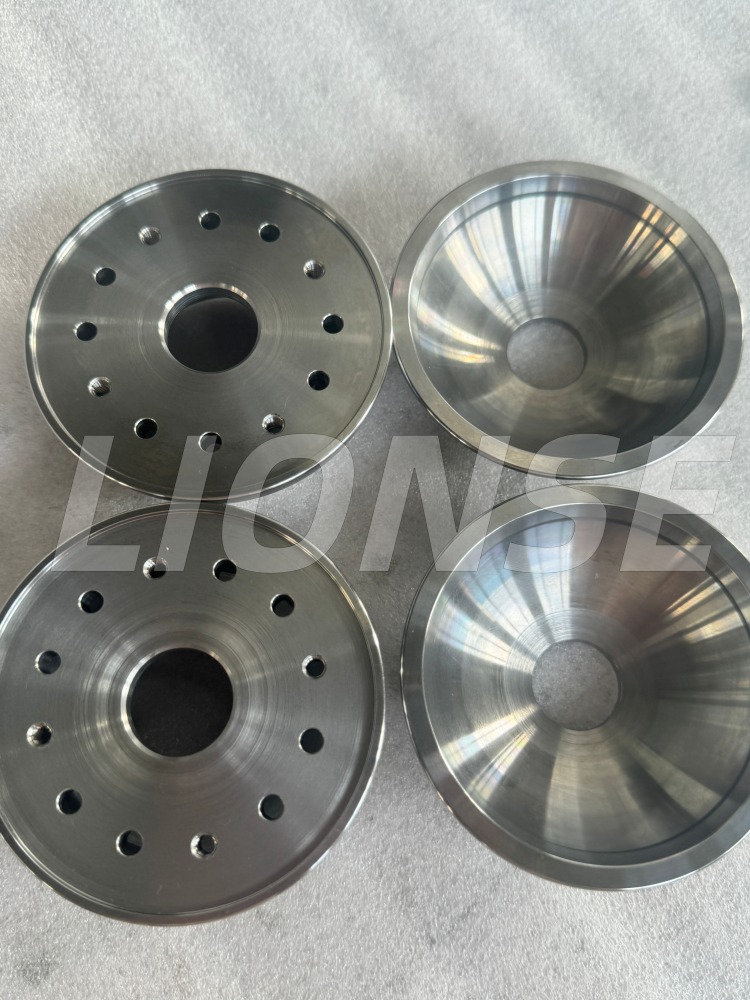

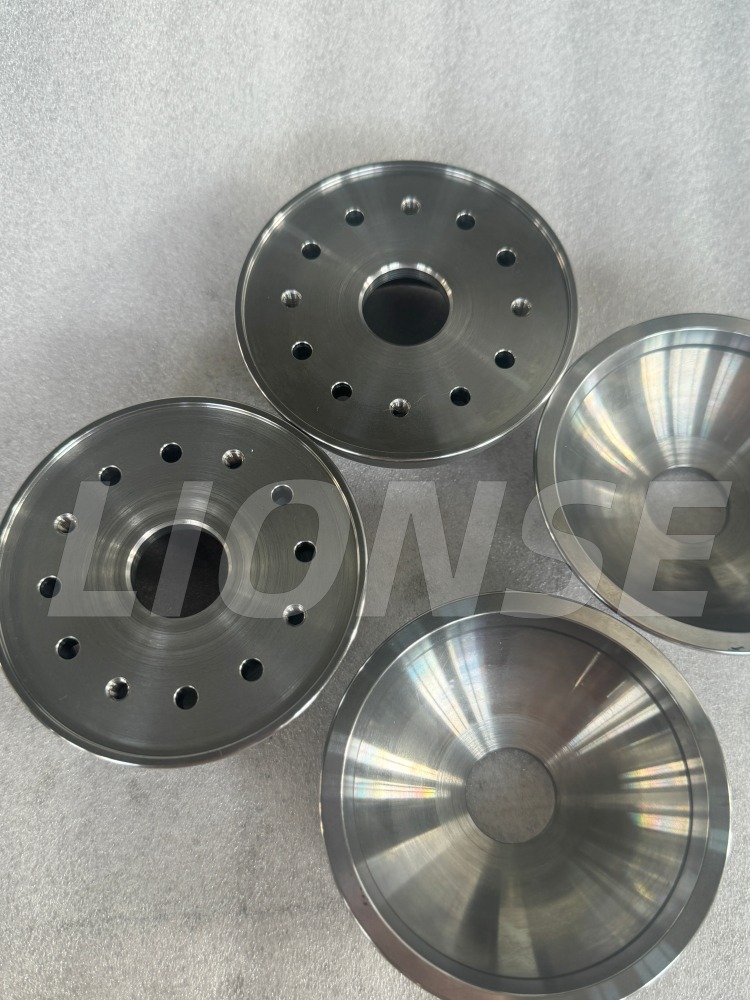

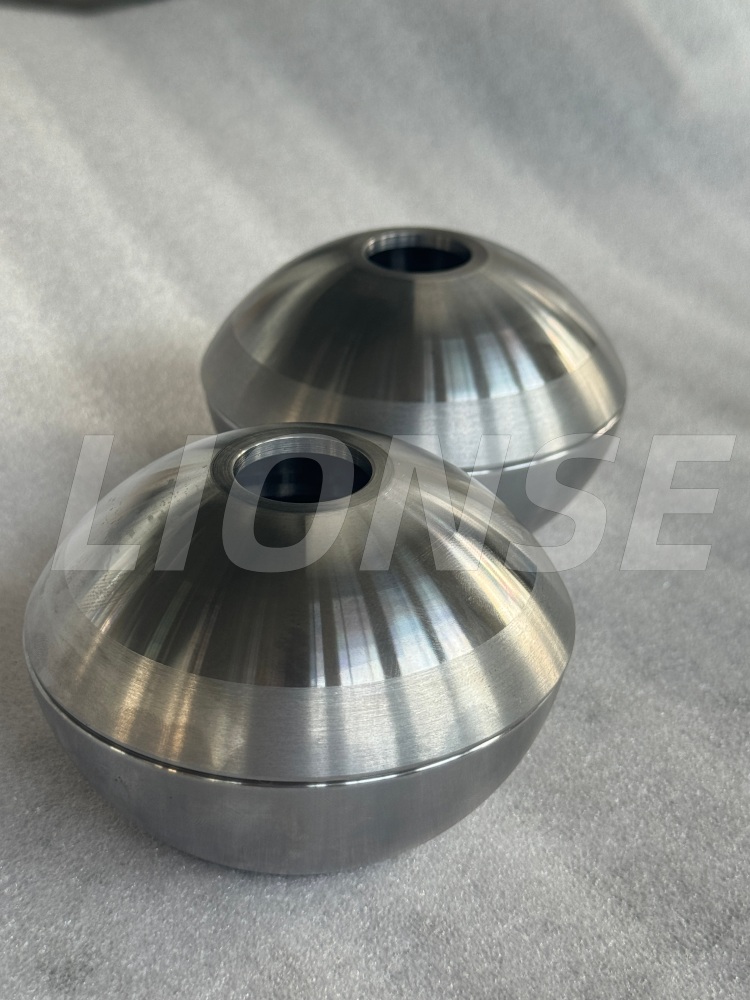

Le robinet à tournant sphérique orbital usiné CNC avec précision se compose de deux parties à demi-bille : la bille supérieure et la bille inférieure. La surface sphérique, l'alésage intérieur, les marches de positionnement et les trous de décompression sont tous finis par tournage-fraisage CNC, avec une tolérance dimensionnelle et géométrique sphérique serrée. En tant que composant en acier de cémentation, il est disponible pour un traitement thermique de carburation et de trempe ultérieur. Après traitement thermique, la dureté de la surface atteint HRC58-62 pour une excellente résistance à l'usure et des performances anti-érosion, tandis que le noyau conserve une bonne ténacité pour résister aux conditions de travail à haute pression et aux chocs.
| Nom de production |
Robinet à bille orbital usiné CNC |
| Capacités matérielles | 20CrNiMo (AISI 8620) |
| Marque |
LIONS |
| Traitement de surface |
Comme exigences du client |
| Origine |
Qingdao, Chine |
Comparé aux alternatives à base d'acier inoxydable (acier duplex 316L, 2205 avec revêtement dur Stellite), le 20CrNiMo (AISI8620) offre un rapport coût-performance global exceptionnel pour les composants de robinets à bille orbitaux à bille fendue usinés CNC avec précision pour les services pétroliers, chimiques et énergétiques.
La barre forgée en 20CrNiMo est nettement moins chère que l'acier inoxydable 316L et l'acier duplex 2205. Les performances de surface résistantes à l'usure sont obtenues grâce à un traitement thermique de trempe et de cémentation plutôt que de recourir à des matières premières coûteuses à forte teneur en alliage, ce qui réduit les dépenses en matières premières pour les ébauches à billes fendues.
Les billes orbitales métal sur métal à étanchéité dure en acier inoxydable nécessitent un revêtement en alliage de cobalt Stellite pour atteindre une résistance à l'usure HRC58-62. Le matériau Stellite est coûteux, le rechargement dur génère des taux de rebut élevés et nécessite un réusinage après soudage qui prend beaucoup de temps.
Pour le 20CrNiMo, la dureté de surface cible HRC58-62 est obtenue uniquement via une trempe par carburation éprouvée. Aucun soudage de rechargement n'est nécessaire, ce qui réduit les coûts de fabrication importants et les risques de production.
À l'état de recuit forgé avant traitement thermique, le 20CrNiMo a une dureté modérée. Les géométries complexes, notamment la surface d'étanchéité sphérique, l'alésage intérieur, les épaulements de positionnement et les trous de décompression, peuvent être usinées efficacement avec précision par CNC. L'usure des outils est inférieure à celle des nuances d'acier inoxydable dur, ce qui raccourcit le temps de cycle d'usinage et réduit les coûts de traitement CNC.
LIONSE a acquis une réputation bien méritée dans l'industrie de l'usinage CNC pour sa qualité, sa fiabilité, sa rentabilité et ses délais de livraison. Pour répondre à vos attentes pour vos projets, notre équipe de mécaniciens et d'ingénieurs travaillera en étroite collaboration tout au long de toutes les étapes de développement du produit, du prototype à la production. Nous reconnaissons que chaque projet et son application sont uniques, c'est pourquoi nous offrons à chaque client une solution distinctive mais pratique, comprenant des services d'usinage de précision et des traitements de surface personnalisés.Contactez-nousaujourd'hui et commençons à créer vos pièces.
Depuis plus de 15 ans, LIONSE est un fournisseur mondial dans la distribution de produits en titane, la métallurgie et les roulements. Les industries que nous servons comprennent les implants et outils chirurgicaux, les pièces automobiles, les appareils chimiques, la production d'électricité, les équipements miniers, les avions, les pompes, etc. LIONSE est votre fournisseur fiable.
Toutes nos billes fendues de valve orbitale sont usinées CNC avec précision à partir d'une barre d'acier forgé et non moulées. La surface sphérique, l'alésage intérieur et les trous de décompression sont finis par tournage-fraisage pour garantir une tolérance serrée.
Le 20CrNiMo évite le soudage coûteux par rechargement dur au Stellite. Ses matières premières et son coût total de fabrication sont inférieurs pour un service haute pression non corrosif. L'acier inoxydable avec revêtement dur est préféré pour les fluides corrosifs, mais avec un coût global plus élevé.
Oui. Les deux versions percées avec trous de décompression et la version vierge non percée sont disponibles, fabriquées strictement selon votre dessin.
